MLE-02-1G CATV双方向増幅器



MLE-02は、1つの入力ポートと1つの出力ポートを備えた双方向増幅器の一種であり、フォワードゲインは28dBから41dBの範囲で、逆転パスの最大ゲインは23dBに達する可能性があります。従来の同軸ネットワークのトランクアンプとして使用できます。また、HFCネットワークのラインエクステンダーアンプとしても使用できます。そのタンク型構造は、メンテナンスに便利です。



MLE-02は、22段階のGAASモジュールをフォワードパスで採用しており、28dBから38/41dBの範囲を獲得しているため、広く適用できます。作業電圧〜60Vはケーブルで供給され、作業AC電圧は35V〜90Vであるため、入力ポートと出力ポートの両方が次のアンプに供給できます。 MLE-02は単方向モードとして設定し、将来的には双方向モードにアップグレードできます。

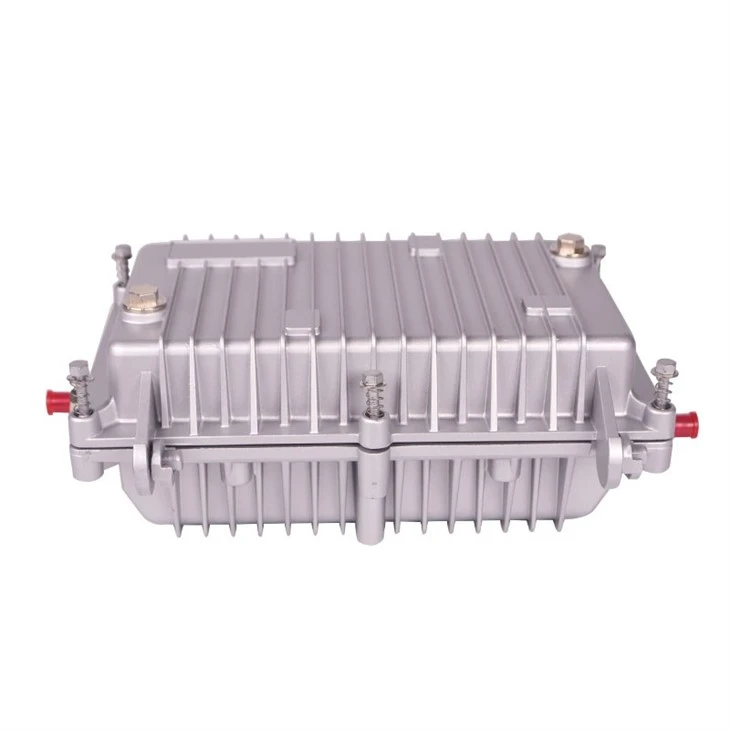

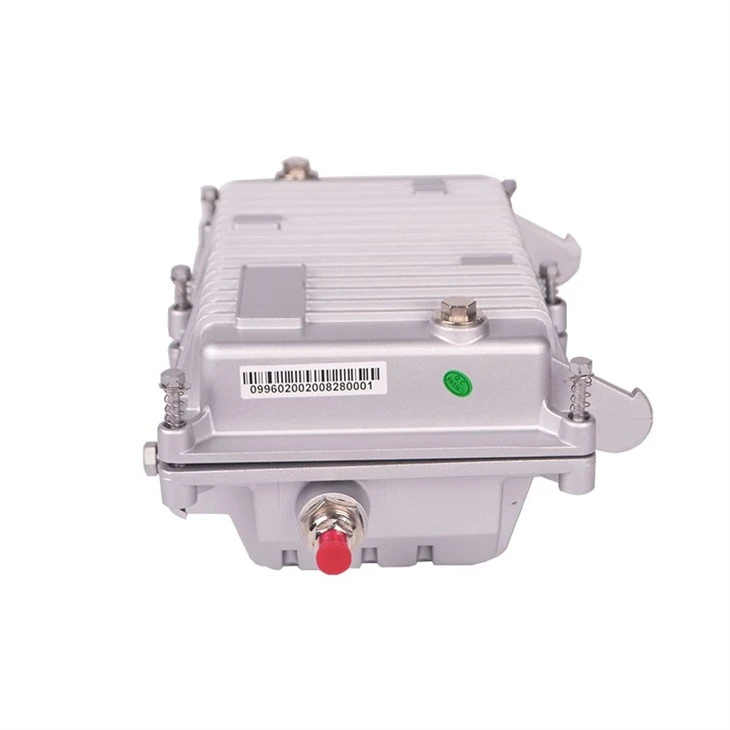

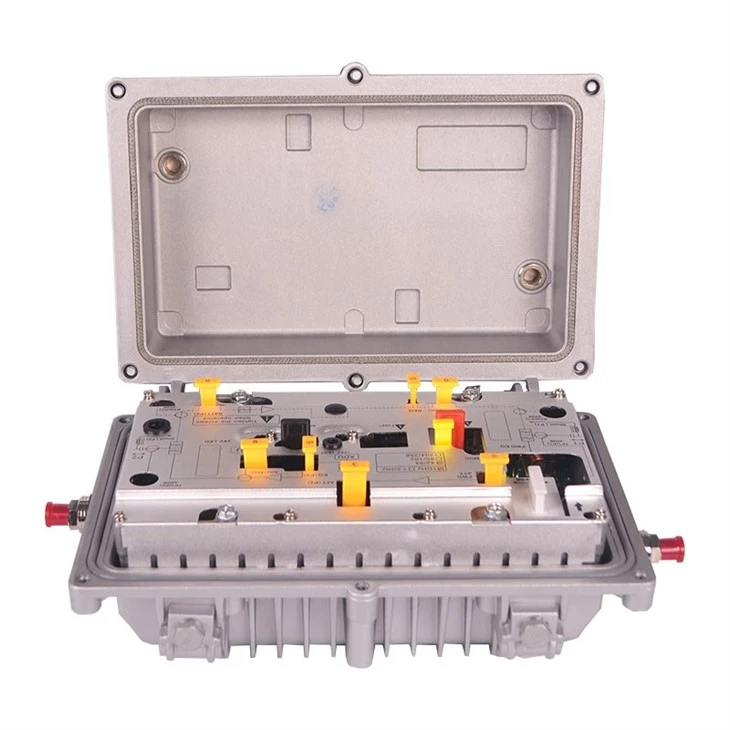

MLE-02には、RFアンプハイブリッドと電源が含まれています。水防止アルミニウム鋳造ハウジングは、屋外操作に適しています。さまざまなコンポーネントとオプションは、さまざまな要件を満たすことができます。



MLE-02の電源はSMPS（スイッチングモード電源）であり、タンクの下半分に固定されています。入力電圧は〜35〜90Vで、作業帯域幅は47〜63MHzです。出力電圧は+24 vです。 DC出力電流は1.5aに達することができます。





CATVの特徴双方向 増幅器

5-1002MHz、双方向

出力勾配と反転したイコライザーは、固定減衰器、1dBステッピングによってデバッグできます

ジップレクサーの周波数を指定できます

GAASモジュール

35V-90V電源

最大過電流能力15A

MTBF>50000時間



仕様

いいえ	アイテム	フォワード	逆	述べる
1	周波数（MHz）	54/105/258~1002	5~42/87/204	分割頻度に応じて
2	平坦（db）	±0.6	±0.5
3	返品損失	16（FH-750MHz）以上 14（751-1002MHz）以上	16以上
4	名目上のゲイン	28-38/41	0/20
5	Min Full Gain	42以上	22以上
6	イコライゼーション/アナログ	3-21/0-12	0-16	1.5dBステップをフォワードし、1dBステップを逆にしました
7	フォワードスロープ出力	14db（54m-1002m）	ヌル
8	ノイズ図（db）	＜8
9	AGC範囲	±3dB（ブロードバンドモード、出力レベルの変化0.3dB）		フォワード
10	フォワードレベル	38DBMV-50DBMV
11	テストポートレベル（DB）	-20±1
12	テストポート周波数応答（DB）	±1
13	作業電圧（v/dc）	+24
14	ハム（db）	66以上
15	AC入力（V/AC）	~35-90V
16	AC（A/AC）	15		電流よりも連続しています
17	レベル調整（DB）	0-20		1dbステップ
18	コネクタ	5/8インチ24歯コネクタ
19	入出力抵抗（ω）	75
20	C/CSO（DB）	63	-	110 NTSCチャネル+ 22 10 dB低QAM信号、48 dBMV（750MHz）、14dBスロープ出力、10dB（54m-750m）
21	C/CTB（DB）	65	-
22	作業温度（％）	-25度-+55度
23	消費電力	25W
24	保管温度	-40度-+70程度の非凝縮
25	寸法（mm）	320L×200W×100H
26	体重（kg）	最大2kg
27	シェル防水	IP67





フォワードパス

MLE-02は、フォワードパスと逆パスに分割できます。フォワード入力には、ケーブルイコライザー（シミュレーター）と固定減衰器が含まれています。ケーブルイコライザー（シミュレーター）のEQ範囲は、3〜21dB/0〜12dB、1.5dB/ステップです。イコライザー（シミュレーター）は、伝送の異なる周波数の減衰を補正し、前方入力レベルを修正するために使用されます。減衰器は、適切な値にフォワード入力レベルを調整するために使用されます。

前方経路では、2段階の増幅ハイブリッドを採用し、28〜41bmのゲインを提供します。帯域幅は54/87/105/258-1002MHzです。最初の段階で低ノイズのプッシュプルまたはGAASモジュールを採用して、後期の入力信号と二重電力GAASモジュールを事前に増幅し、出力が高レベルで出力するときに最小の非線形歪みを確保します。 2段階の増幅モジュールの間に、減衰器、周波数補正回路、イコライザーがあります。イコライザーの設置は固定減衰器と同じであり、要件に応じて変更できます。 2段階モジュール間の回路は、前方出力ゲインとRF出力勾配を調整することです。

フォワードイコライザーには、固定減衰器と周辺回路で構成される6dB固定イコライザー回路と変更可能なイコライザー回路のビルドインが含まれており、アンプが特定のイコライゼーション出力を獲得することを保証します。

入力ポートと出力ポートの両方に-20DBテストポートがあります。方向カップリングモードを採用し、外部75Ωの負荷なしで動作します。



Rエバーソースパス

MBC-02の逆帯域幅は5MHzから始まり、さまざまな終了周波数（42/65/85/204MHz）が選択できます。入力減衰器、ローパスフィルター、反転アンプモジュール、イコライザーはプラグ可能であり、変更に便利です。出力ポートに固定された減衰器があり、逆逆増幅ゲインは出力減衰器RATT（ゲイン）によって調整されます。反転した信号がAmplifyを必要としない場合、ユーザーはパススルーモードを選択できます。

逆方向のイコライザー回路は、固定減衰器と外部回路で構成されており、0-16dBのイコライゼーションを実現します。逆になったイコライザーは、逆の出力、次のアンプの反転入力、およびデュプレクサの間でケーブルの損失を補正するために使用されます。イコライゼーションの要件を満たすために、ユーザーは固定減衰器をREQ位置に接続できます。

NOTE：逆方向のイコライザー回路は、台座の設計を採用し、逆の末端周波数で仕様を分類します。異なる周波数のReq台座を変更してSPを変更することができますリッティング頻度のアンプ。

反転パスの入力ポートと出力ポートの両方に-20dBテストポイントがあります。テストポイントは、外部75Ωの負荷なしで方向性カプラーモードで機能します。
