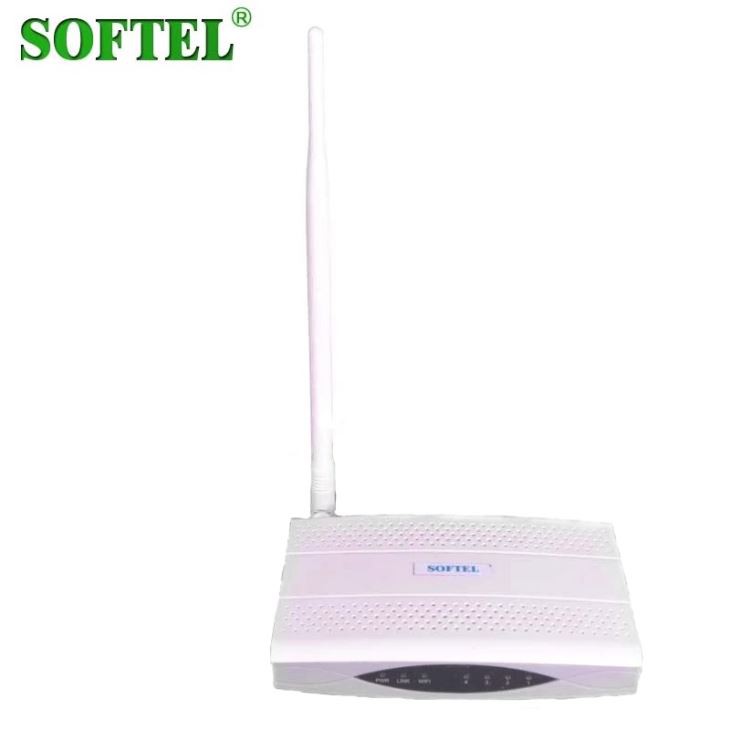

Ethernet over Coaxスレーブユニット

ポート

WAN

1つのねじケーブルインターフェイス

LAN

4つの 10 / 100 MアダプティブRJ 45 ポート

テレビ

1つのCATV同軸回線インターフェース

サポートされている標準とプロトコル

IEEE HomePlug AV、IEEE 802。11 n、IEEE 802。11 g、IEEE 802。11 b、IEEE {{0 }}。3、IEEE 802。3 u、

CSMA / CA、CSMA / CD、TCP / IP、DHCP、ICMP、NAT、PPPoE

WiFiパラメータ

周波数範囲

2。4〜2。4 835 GHz

11 n： 270 / 243 / 216 / 162 / 108 / 81 / 54 / { {8}} Mbps

135 / 121。5 / 108 / 81 / 5 4 / 40。5 / { {8}} / 13。5 Mbps

130 / 117 / 104 / 78 / 52 / 39 / 26 / 13 Mbps

65 / 58。5 / 5 2 / 39 / {{5}} / {{6}} 。5 / 13 / 6。5 Mbps

IEEE 802。11 g： 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6 （自己適応型）

IEEE 802。{{1}} b：{{1}} / 5。5 / 2 / {{6} } M（自己適応）

作業チャネル番号

13

スペクトラム拡散テクノロジー

DSSS（直接シーケンススペクトラム拡散）

データ変調

DBPSK、DQPSK、CCKおよびOFDM（BPSK / QPSK / 16-QAM / 64-QAM）

感度@ PER

（パケットエラー率）

270 M：-68dBm @ 10％PER; 130 M：-68dBm @ 10％PER;

108 M：-68dBm @ 10％PER; 54 M：-68dBm @ 10％PER;

11 M：-8 5dBm @ 8％PER; 6 M：-8 8 dBm @ 10％PER ;

1 M：-90dBm @ 8％PER; （標準値）

伝送距離

屋内 120 m、屋外 360 m

（環境による）

RFパワー

20 dBm EIRP

アンテナ

3 dBi高利得全方向性アンテナ

EOCパラメータ

動作周波数

7。5-65 MHz

出力電力

≥110 dBuV

変調モード

OFDM

物理層の帯域幅

700 Mbps

IP層のスループット

専用または共有 320 Mbps

RFインピーダンス

75Ω

CATV RF

ワーキングバンド

87〜1000 MHz

リターンロス

GG gt; 16 dB

挿入損失

≤1 dB

ネットワークメディア

10 Base-T：カテゴリ 3 以上 3 UTP; 10 0Base-TX：カテゴリ 5 UTP

LEDインジケーター

WAN

通常オン：接続済み。点滅：データ転送

LAN

通常オン：接続済み。点滅：データ転送

その他

電源（電源）、EOC（EOCチップ初期化インジケータ）、
Wifi（無線インジケーター）

一般的な特性

寸法（L×W×H）

180（mm）* 110（mm）* 31（mm）

使用環境

作動温度：-20℃〜55℃;
動作湿度： 10％〜90％結露なし;
保存温度：-40℃〜70℃;
保管湿度： 5％〜90％結露なし。

外部電源

電源アダプター出力：DC 12 V / 1 A
