シングルモード光ファイバーケーブル
シングルモード光ファイバーケーブル
説明

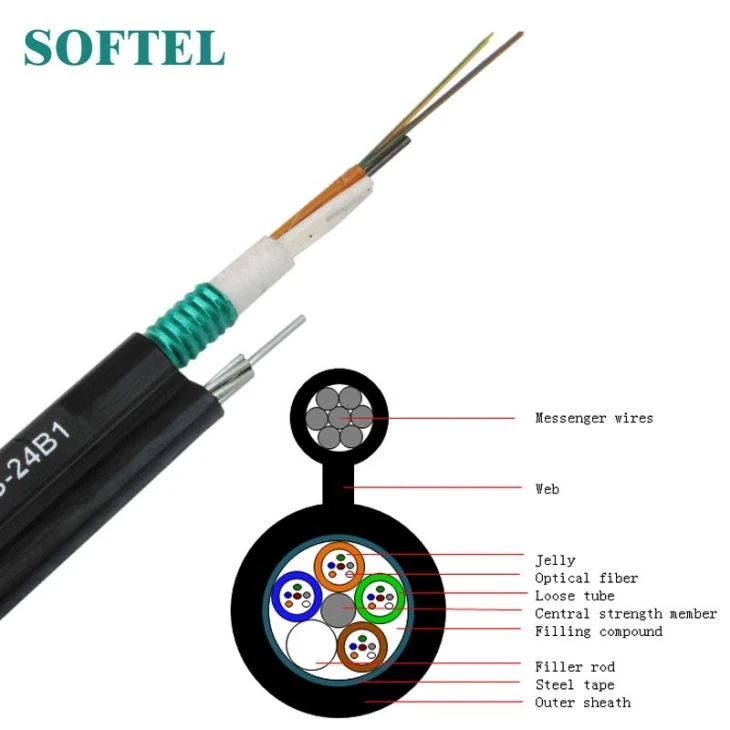

鋼線の金属製の中央強度部材と鋼のメッセンジャーワイヤーを組み込んだ防湿壁の内部シースを備えたこのシングルモード光ファイバーケーブルは、柱対柱または柱対建物などの頭上設置に適しています。
光ファイバーの特性（G652Dファイバー）
モードフィールド径（1310nm）：9.2mm±0.4mm
モードフィールド径（1550nm）：10.4mm±0.8mm
ケーブルファイバーのカットオフ波長（lcc）：£1260nm
1310nmでの減衰：£0.36dB / km
1550nmでの減衰：0.22dB / km
1550nmでの曲げ損失（100ターン、30mm半径）：£0.05dB
1288〜1339nmの範囲の分散：£3.5ps /（nm•km）
1550nmでの分散：£18ps /（nm•km）
ゼロ分散波長での分散スロープ：£0.092ps /（nm2•km）
寸法特性
指定 | マックス。数 | 鋼線/スタンド | より線 | 公称ケーブル | 公称ケーブル |
チューブあたりの繊維の | 直径（mm） | 単位 | 直径（mm） | 重量（kg / km） | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
メカニカルGGアンプ;環境特性
項目 | シングルモード光ファイバーケーブルの特徴 | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
抗張力 | 9000N | 10000N | 12000N |
耐クラッシュ性 | 1000 / 100mm | ||
インストール中 | 20倍ケーブル径 | ||
インストール後 | 10倍ケーブル径 | ||
メッセンジャーワイヤー | 直径：1.2mmx7鋼線ストランド | ||
保管（°C） | -50〜+70 | ||
動作時（°C） | -40〜+60 | ||
