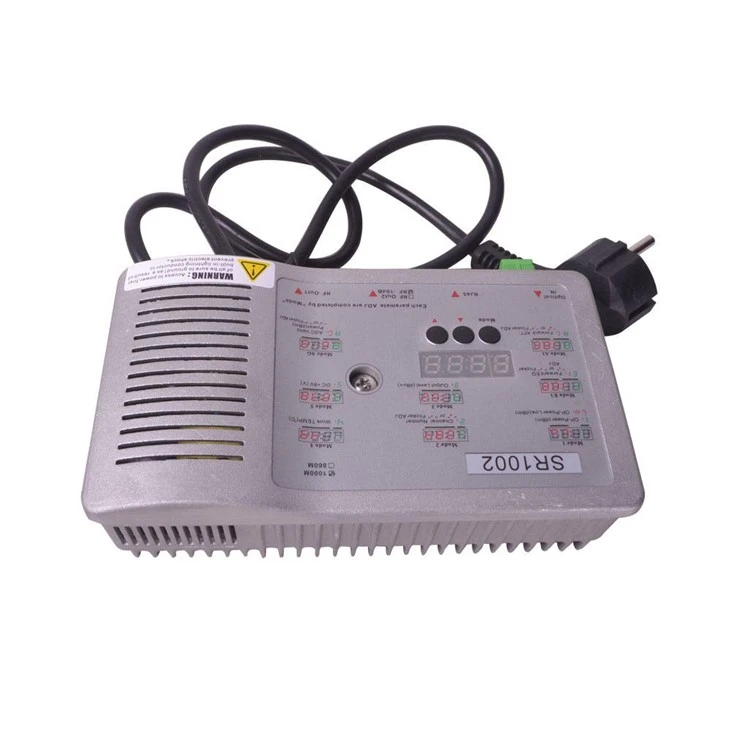

光ノードサプライヤー

パフォーマンス特性

高度な光学AGC技術、光学AGC制御範囲：+2 dbm〜-9/-8/-7/-6/-5/-4dbm調整可能。

1GHzに拡張されたフォワード作業周波数、RFアンプパートは、最大106DBUVまでの最大出力レベルである高性能低消費電力GAASチップを採用しています。

EQとATTは両方ともプロフェッショナルな電気制御回路を使用し、制御をより正確にし、操作をより便利にします。

標準IIクラスネットワーク管理レスポンダーで-を構築し、リモートネットワーク管理（オプション）をサポートします。

コンパクトな構造、便利な設置により、FTTB CATVネットワークの最初の選択機器です。

高い信頼性で-を構築します低消費電力供給。

1.

   手法パラメーター

   アイテム	ユニット	技術的なパラメーター
   光学パラメーター
   光電力の受信	DBM	-9 ~ +2
   光学AGC範囲	DBM	+2〜-9/-8/-7/-6/-5/-4（調整可能）
   光返品損失	DB	>45
   光学受信波長	nm	1100 ~ 1600
   光コネクタタイプ		SC/APCまたはユーザーによって指定されています
   ファイバータイプ		シングルモード
   リンクパフォーマンス
   C/N	DB	51以上		注1
   C/CTB	DB	60以上
   C/CSO	DB	60以上
   RFパラメーター
   周波数範囲	MHz	45/87 ~862/1003
   バンドの平坦さ	DB	±0.75
   		FZ110出力	FP204出力
   定格出力レベル	DBμV	108以上	104以上
   最大出力レベル	DBμV	108（-9〜 +2 DBM光電力受信）以上	104（-9〜 +2 DBM光電力受信）以上
   		112（-7〜 +2 DBM光電力受信）以上	108（-7〜 +2 DBM光電力受信）以上
   出力リターンロス	DB	16以上
   出力インピーダンス	Ω	75
   電気制御EQ範囲	DB	0~15
   電気制御ATT範囲	DBμV	0~15



   光学パラメーター
   光学放出波長	nm	1310±10、1550±10またはユーザーが指定します
   出力光電力	MW	1（またはユーザーが指定）
   光コネクタタイプ		SC/APC
   RFパラメーター
   周波数範囲	MHz	5〜65（またはユーザーが指定）
   バンドの平坦さ	DB	±1
   入力レベル	DBμV	75〜85（定格入力レベル79）
   出力インピーダンス	Ω	75
   NPRダイナミックレンジ	DB	15以上（30 dB以上のNPR） DFBレーザーを使用します	10以上または等しい（30 dB以上のNPR） FPレーザーを使用します
   一般的な特性
   パワー電圧	V	AC（150〜265）VまたはDC 12V
   動作温度	程度	-30~60
   保管温度	程度	-40~65
   相対湿度	%	最大95％凝縮なし
   消費	VA	9以下
   寸法	mm	190(L)* 110(W)* 52(H)
