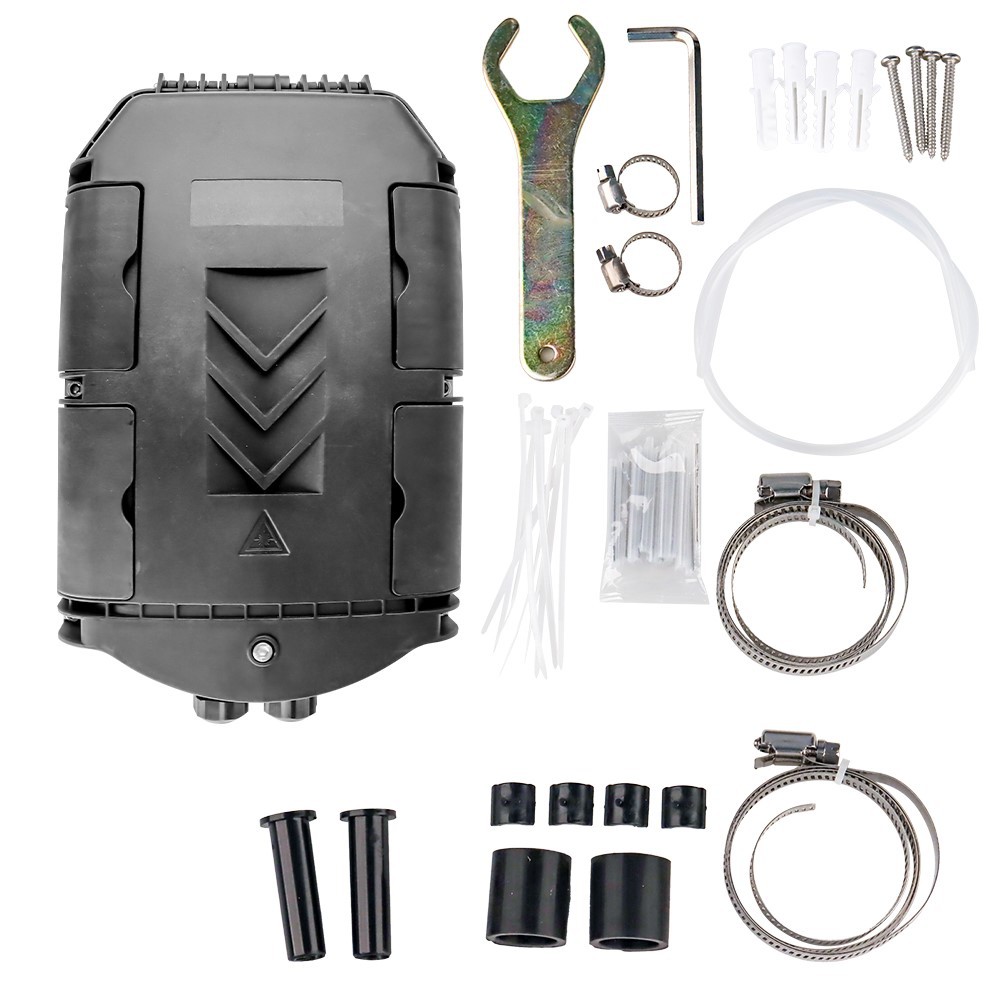

光ファイバーケーブル配電ボックス
SPD-16QX 光ファイバーケーブルディストリビュータボタンボックス
技術仕様
SPD-16QX は、最先端の FTTX ネットワーク分配ノード機器としての光ファイバー ケーブル分配ボックスで、FTTX ネットワークに迅速かつ信頼性の高い接続、優れた保護と管理を提供します。
応用
FTTX FTTH ブロードバンド アクセス
オペレーター光ネットワーク
政府および企業のプライベート ネットワーク
屋外通信ノード
首都圏ネットワークエッジ分散
特徴
1. 高度な構造設計、簡単な操作、合理的な配線。
2.材質：PP。
3. 防湿、防水、防塵、-、老化防止-。
4.保護レベルはIP68まで。
5. 1 の楕円形光ケーブル エントリ、2 つの分岐光ケーブル エントリ、および 16 個の事前接続されたアダプタ。-
6. 2 タイプのスプライス トレイはオプションです。
7. 設置方法: ポール-設置、空中設置-、壁設置-。
のパラメータSPD-16QX
|
アイテム |
仕様 |
述べる |
|
外形寸法(mm) |
378*255*136(A*B*C) |
|
|
取付穴位置(mm) |
215*266*239(D*E*F) |
|
|
色 |
黒 |
カスタマイズ可能 |
|
光ケーブル穴のサイズと数 |
楕円形の光ケーブル入口 1 つ、2 分岐光ケーブル入口と 16 個の接続済みアダプター- |
|
|
容量(最大) |
48 |
トレイ A、12x4=48、2 層の熱収縮性スプライス- 保護スリーブ。 |
|
96 |
トレイ C、12x8=96、熱収縮スプライス 1 層- 保護スリーブ。 |
|
|
128 |
トレイ F、16x8= 128、熱収縮スプライス 1 層- 保護スリーブ。 |
|
|
96 |
トレイ D、トレイ E、24x4=96、2 層熱収縮可能- スプライス保護スリーブ。 |
|
|
136 |
マックス=7*F+1E=7* 16+24= 136 |
|
|
マイクロPLCスプリッター |
1x2 |
スプリッターサイズ:60x7x4mm。タイプ A およびタイプ E のスプライス トレイにインストールできます。スプライス トレイごとに 1 台の PC が取り付けられます。 |
|
1x4 |
||
|
1x8 |
||
|
1* 16 |
スプリッターサイズ:60x12x4mm。タイプ A- 1 およびタイプ E- 1 のスプライス トレイに取り付け可能、スプライス トレイごとに 1 台の PC。 |
|
|
最大ケーブル径(mm) |
ᴓ18 |
* 注記: タイプを指定してください 購入時に光ケーブルの直径と直径を確認し、適切な密封プラグを適合させて密封性能を確保してください。 |
|
分岐穴最大寸法(mm) |
ᴓ18 |
|
|
IP保護レベル |
IP68 |
