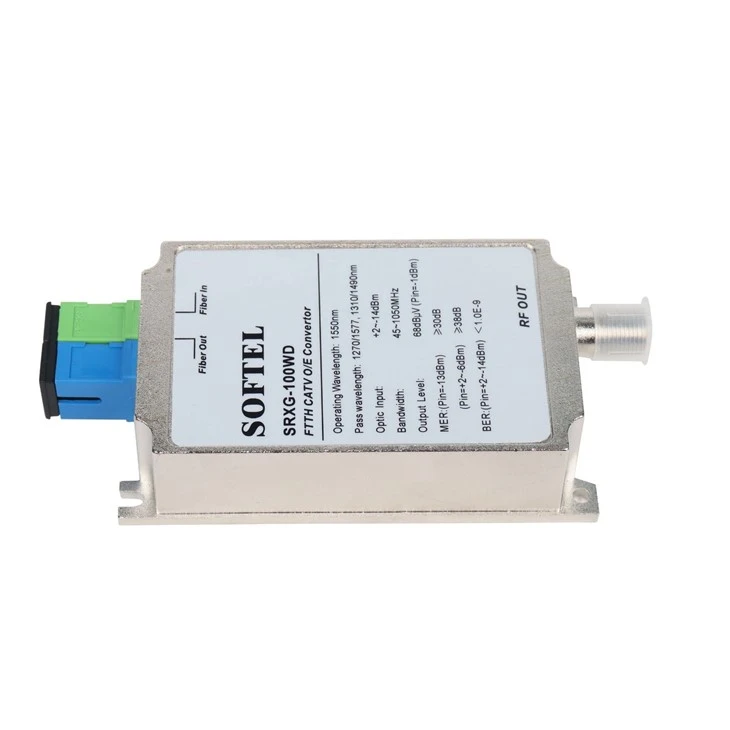

CATVオプティカルイーサネットコンバーター
SRXG-100WD
ftth catvパッシブノードO/eコンバーター
SRXG-100WD CATV Converterは、デジタルテレビ用、繊維向けです。このマシンは、電源がなく、電力消費なしで、高感度光学受信チューブを採用しています。入力光出力レベルピン=-1 dbm、vo =68 dbuv、経済的、柔軟なアプリケーション統合、繊維のホームネットワークへの適用。
CWDMが組み込まれており、単一ファイバートリプル波長システム、CATV動作波長1550NM、パス波長1270/1577NMおよび1310/1490NMに適しており、EPON、GPON、XG-PONのONUを便利に接続できます。
製品機能
1.電源は必要ありません
2.帯域幅45〜1050MHz
FTTHの仕様CATVオプティカルイーサネットコンバーター
|
光学機能 |
光学機能 |
ユニット |
索引 |
補足 |
|
catv作業波長 |
（nm） |
1540~1560 |
||
|
波長を通過します |
（nm） |
1270/1577, 1310/1490 |
||
|
チャネル分離 |
（db） |
40以上 |
1550NMおよび1490NM |
|
|
受信電力 |
（DBM） |
+1~-15 |
||
|
光返品損失 |
（db） |
55以上 |
||
|
光ファイバーコネクタ |
SC/APC |
入力 |
||
|
RF機能 |
作業帯域幅 |
（MHz） |
45〜1050MHz |
|
|
出力レベル |
（DBμV） |
61.9 - 64.4 |
デジタルTV（= -1 dbm） |
|
|
返品損失 |
（db） |
14以上 |
47〜 862 MHz |
|
|
出力インピーダンス |
(Ω) |
75 |
||
|
出力ポート番号 |
1 |
|||
|
RFタイイン |
f女性 |
|||
|
デジタルテレビ機能 |
オミ |
(%) |
4.3 |
|
|
MER |
（db） |
34.7 - 35.5 |
ピン= -1 dbm |
|
|
28.7 - 31 |
ピン= -13 dbm |
|||
|
ber |
<1.0E-9 |
ピン：+1〜-15dbm |
||
|
一般的な機能 |
作業温度 |
（ 程度 ） |
-20~+55 |
|
|
ストレージ温度 |
（ 程度 ） |
-40~85 |
||
|
相対的な温度 |
(%) |
5~95 |
テストデータ
|
テストリクシー：366MHz |
||||||
|
ピン |
出力lev（dbuv） |
MER |
出力の違い |
MERの違い |
||
|
（DBM） |
マックス |
分 |
マックス |
分 |
||
|
0 |
65.1 |
63.2 |
35 |
33.6 |
1.9 |
1.4 |
|
-1 |
64.4 |
61.9 |
35.5 |
34.7 |
2.5 |
0.8 |
|
-2 |
63.1 |
60.7 |
36.3 |
35.4 |
2.4 |
0.9 |
|
-3 |
62.1 |
59.6 |
37.8 |
35.5 |
2.5 |
2.3 |
|
-4 |
60.7 |
58.5 |
39.2 |
35.2 |
2.2 |
4 |
|
-5 |
58.6 |
56.5 |
39.8 |
35.7 |
2.1 |
4.1 |
|
-6 |
57.2 |
55.2 |
39.8 |
35.7 |
2 |
4.1 |
|
-7 |
55.5 |
53.5 |
39.5 |
35.5 |
2 |
4 |
|
-8 |
53.4 |
51.5 |
39.2 |
34.7 |
1.9 |
4.5 |
|
-9 |
51.3 |
50 |
37.3 |
35.2 |
1.3 |
2.1 |
|
-10 |
49.8 |
48.3 |
35.9 |
34 |
1.5 |
1.9 |
|
-11 |
47.9 |
46.4 |
34.5 |
32.3 |
1.5 |
2.2 |
|
-12 |
45.8 |
44.5 |
32.8 |
30.5 |
1.3 |
2.3 |
|
-13 |
43.9 |
42.4 |
31 |
28.7 |
1.5 |
2.3 |
|
-14 |
41.9 |
40.6 |
29.4 |
26.8 |
1.3 |
2.6 |
|
-15 |
39.9 |
38.7 |
27.7 |
25.7 |
1.2 |
2 |
人気ラベル: CATVオプティカルイーサネットコンバーター、中国、製造業者、サプライヤー、工場、卸売
